Introducción: por qué los sistemas portátiles son críticos en rescate ITRA
En rescate técnico, especialmente en el ámbito ITRA, no siempre se dispone de estructuras fiables para instalar anclajes elevados. Pozos, espacios confinados, arquetas, depósitos, silos o huecos verticales presentan un problema recurrente: la ausencia de puntos estructurales seguros y correctamente posicionados.
En este contexto, los sistemas portátiles de elevación, como trípodes y bípodes, permiten crear un punto de carga elevado, controlado y repetible. No son simples “estructuras auxiliares”, sino sistemas completos que influyen directamente en la seguridad del equipo, la víctima y la eficiencia del rescate.
Entender cómo funcionan, cuándo utilizarlos y cuáles son sus límites es una competencia clave en rescate técnico avanzado.
Principios mecánicos comunes a bípodes y trípodes
Antes de analizar cada sistema por separado, es fundamental comprender los principios que comparten:
- Generación de un punto alto artificial: elevan el punto de desviación del sistema por encima del borde.
- Transmisión de cargas al suelo: las patas transfieren fuerzas verticales y horizontales al terreno.
- Sensibilidad a la estabilidad del soporte: el comportamiento del sistema depende tanto de la estructura como del suelo.
- Interacción con el sistema de izado: el trípode o bípode no trabaja aislado, forma parte del sistema completo.
Un error habitual es analizar estos sistemas como “estructuras pasivas”. En realidad, son elementos activos que modifican vectores de carga y condiciones de trabajo.
Trípodes en rescate técnico ITRA

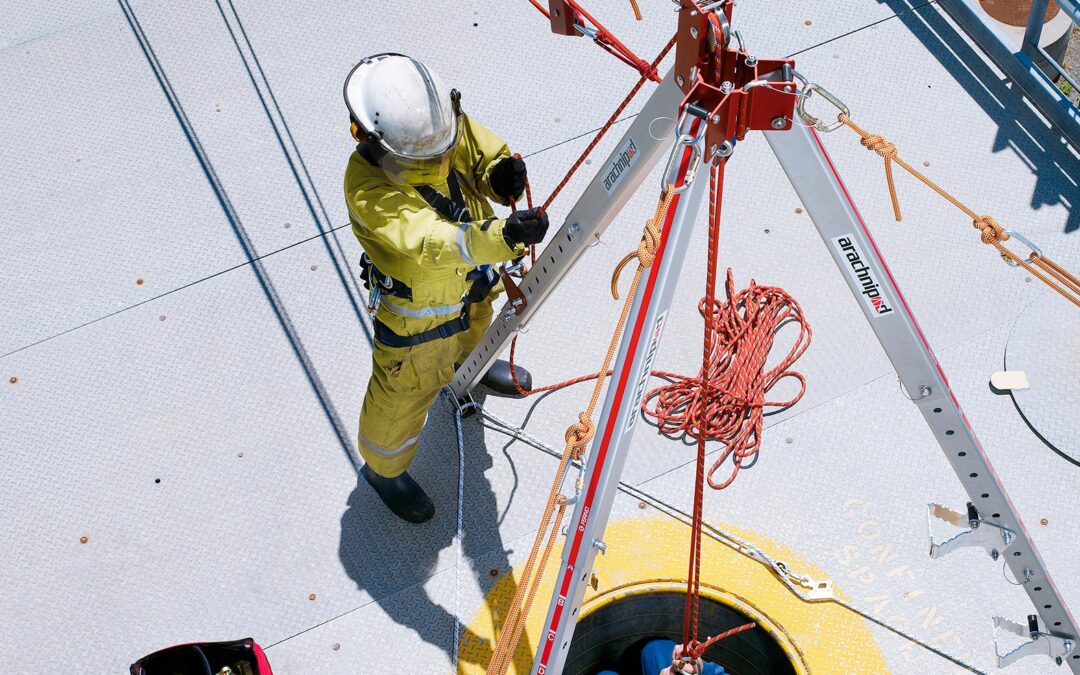

3.1 Qué es un trípode de rescate
Un trípode de rescate es una estructura portátil de tres patas diseñada para crear un punto de anclaje elevado y centrado sobre un acceso vertical. Su geometría proporciona estabilidad inherente, siempre que esté correctamente desplegado y asentado.

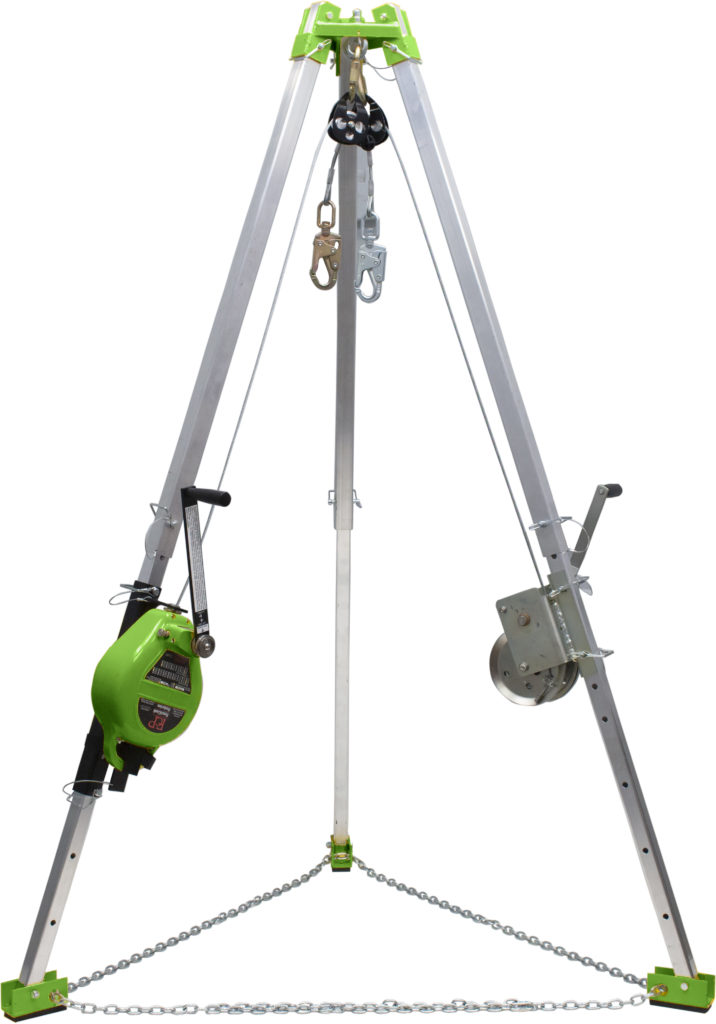

Trípode de rescate para ser instalado sobre acceso vertical, creando un punto elevado centrado para izado y descenso seguro.
3.2 Cuándo es apropiado usar un trípode
El trípode es especialmente adecuado cuando:
- El acceso es vertical o casi vertical.
- Se requiere un punto centrado sobre la abertura.
- El terreno permite un apoyo estable de las tres patas.
- Se necesita un sistema rápido de montar y relativamente tolerante a pequeños errores de posicionamiento.
Aplicaciones típicas en ITRA:
- Espacios confinados verticales
- Pozos y arquetas
- Rescates industriales
- Entradas y salidas repetitivas de personal
3.3 Configuración fundamental del trípode
Aunque existen múltiples variantes, en rescate ITRA interesa dominar las configuraciones esenciales, no un catálogo infinito.
Trípode con punto de carga superior central
Es la configuración más habitual. El sistema de izado (polipasto o cabrestante) se conecta al cabezal del trípode, generando una carga principalmente vertical.

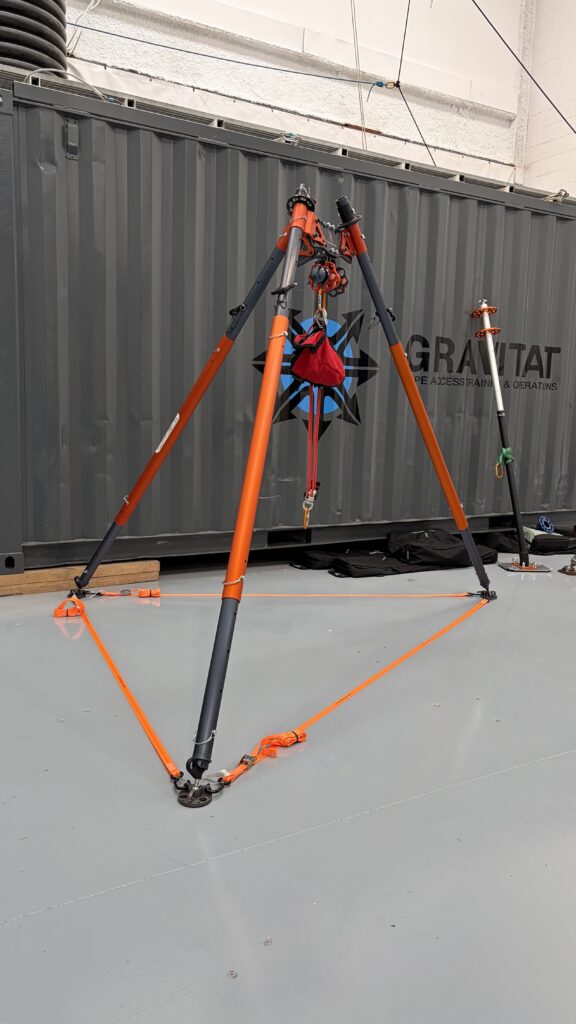

El trípode de rescate Terradaptor que podrás usar en Gravitat tiene el punto de carga superior del trípode con sistema de izado conectado, alineado con el eje vertical del acceso.
Trípode con desviación controlada
En algunos escenarios, el sistema de izado no puede alinearse perfectamente con el eje del acceso. Se introduce entonces una desviación controlada, que modifica los vectores de carga.

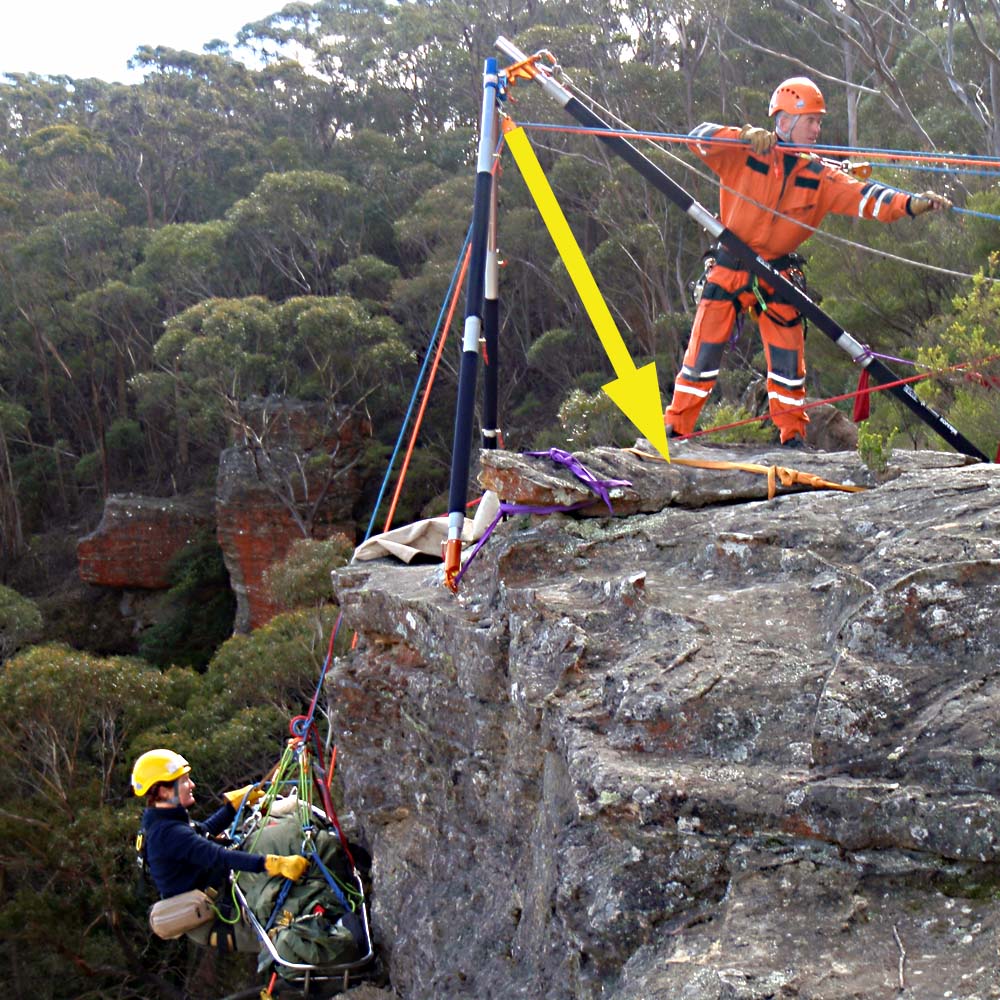

Trípode con desviación lateral controlada. La carga deja de ser puramente vertical y aumenta la exigencia sobre la estabilidad del sistema.
3.4 Consideraciones críticas de estabilidad en trípodes
La estabilidad de un trípode no depende solo de su diseño, sino de:
- Apertura correcta de las patas
- Simetría del apoyo
- Calidad del terreno
- Control de cargas laterales
Un trípode mal asentado puede comportarse de forma imprevisible, especialmente cuando aparecen componentes horizontales de fuerza.
Bípodes en rescate técnico ITRA
4.1 Qué es un bípode de rescate
Un bípode de rescate es una estructura portátil de dos patas que permite crear un punto elevado de carga cuando no es viable o no es óptimo utilizar un trípode. A diferencia del trípode, el bípode no es inherentemente estable por sí mismo y requiere siempre un sistema de estabilización adicional.
Su uso es habitual en escenarios donde:
- el acceso no es completamente vertical
- el espacio disponible es limitado
- se necesita mayor libertad de posicionamiento del punto de carga

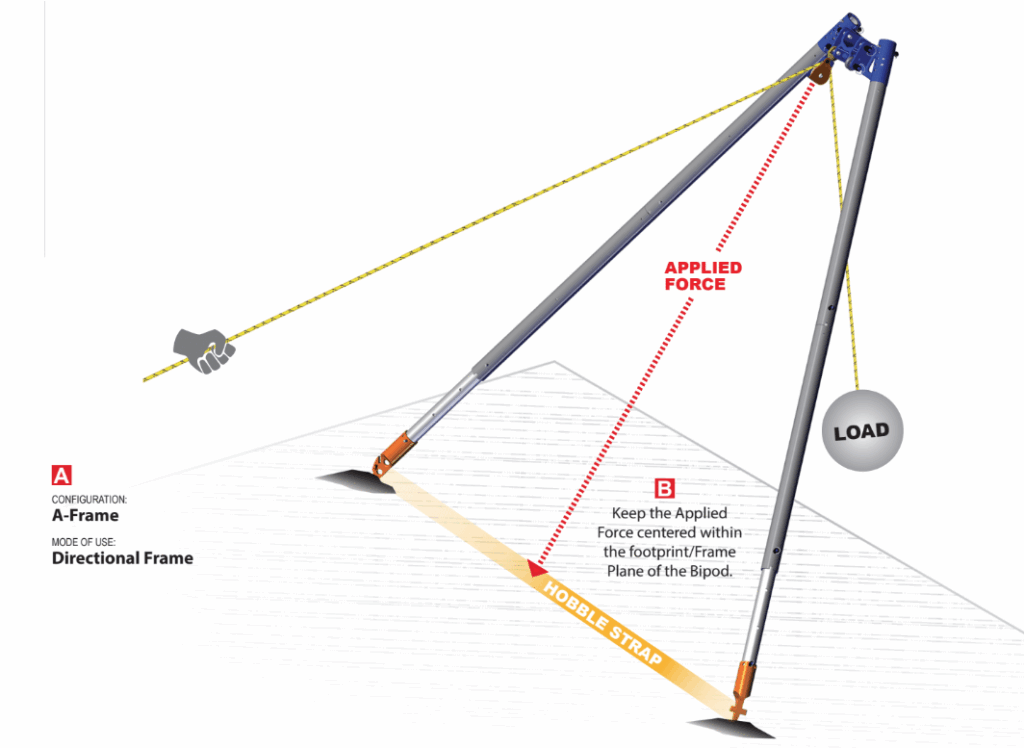

Bípode de rescate instalado en entorno técnico, generando un punto elevado no centrado mediante dos patas principales.
4.2 Cuándo utilizar un bípode en lugar de un trípode
Desde el enfoque ITRA, el bípode se utiliza cuando el trípode presenta limitaciones claras:
- Accesos desplazados o inclinados
- Huecos donde una pata del trípode interferiría con la abertura
- Terrenos donde la disposición de tres apoyos no es viable
- Necesidad de direccionalidad del punto de carga
El bípode ofrece flexibilidad, pero a costa de exigir mayor control técnico y comprensión del sistema completo.

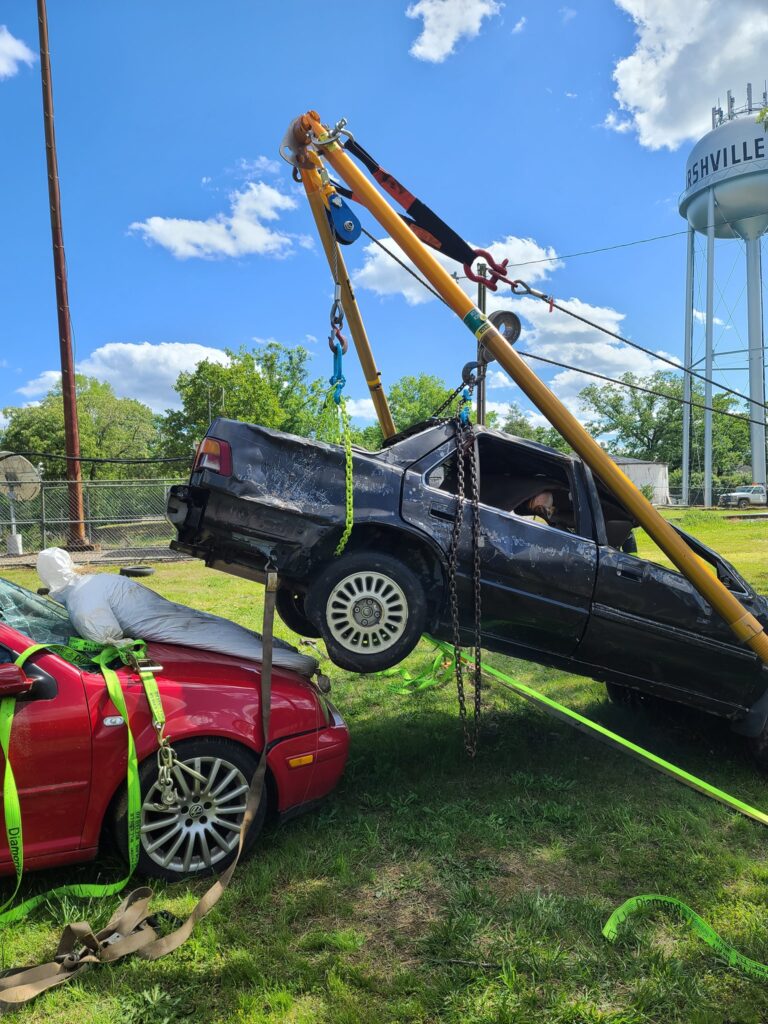

4.3 Estabilización del bípode: punto crítico del sistema
A diferencia del trípode, un bípode no puede trabajar sin estabilización. Esta se consigue normalmente mediante:
- Anclajes traseros
- Vientos
- Líneas de sujeción al terreno o a estructura
4.4 Configuración fundamental del bípode en rescate
Bípode con punto de carga adelantado
Es una de las configuraciones más habituales en rescate técnicoç+. El punto de carga se sitúa adelantado respecto al eje de las patas, permitiendo trabajar sobre accesos no centrados.
Trípode vs bípode: comparativa técnica
5.1 Estabilidad
- El trípode ofrece estabilidad geométrica intrínseca
- El bípode depende totalmente de su sistema de estabilización
5.2 Complejidad operativa
- Trípode: más rápido de instalar y más tolerante a errores
- Bípode: requiere mayor planificación y control continuo
5.3 Dirección de cargas
- Trípode: cargas mayoritariamente verticales
- Bípode: cargas con componentes horizontales significativas
6. Integración con sistemas de izado y descenso
Los bípodes y trípodes no son el sistema de rescate, sino parte de él. Su comportamiento cambia según el sistema de izado utilizado:
- Polipastos
- Sistemas de contrapeso
- Cabrestantes manuales o mecánicos

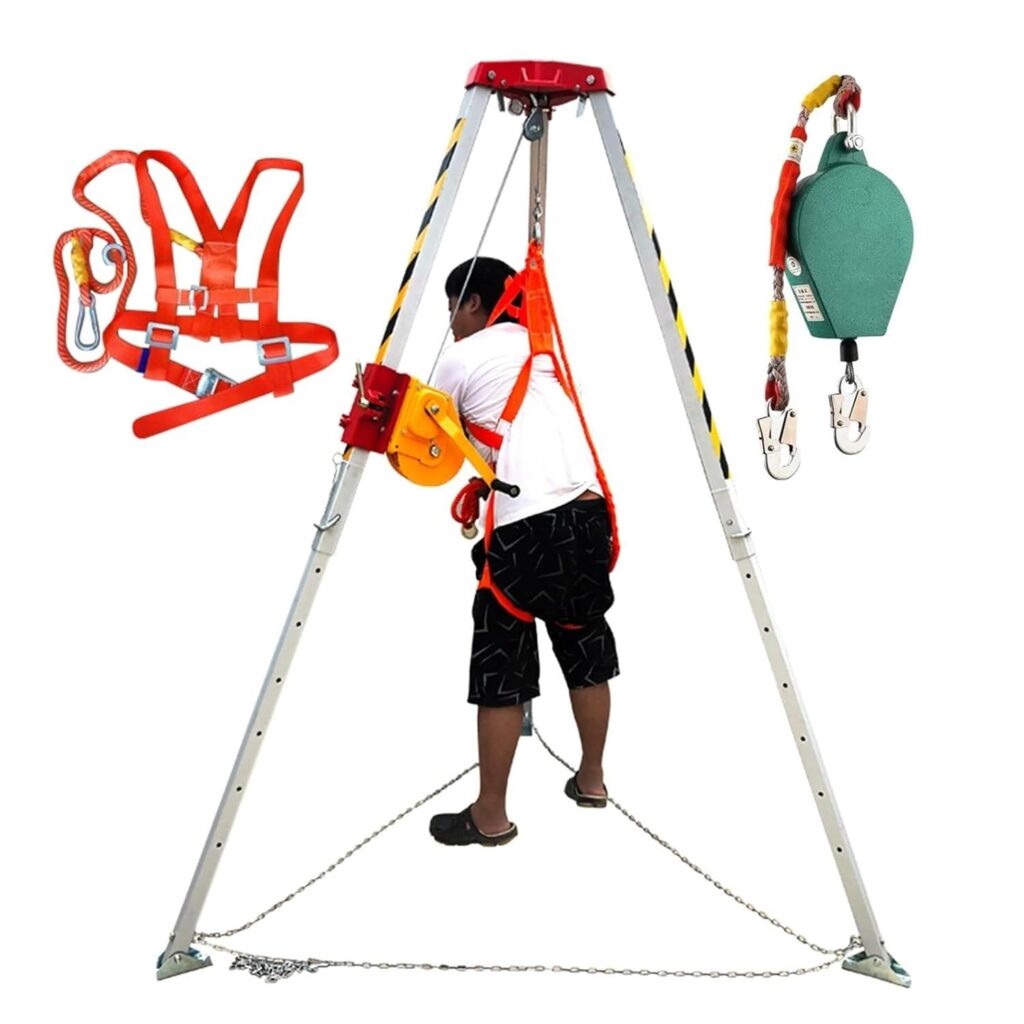

Integración de un sistema de izado con trípode de rescate. La alineación del sistema influye directamente en las cargas transmitidas.
Un error frecuente es analizar el trípode o bípode de forma aislada, sin considerar el efecto del sistema de izado en los vectores de carga.
Errores críticos en el uso de bípodes y trípodes
Este es uno de los puntos más importantes desde el enfoque ITRA.
Errores frecuentes
- No evaluar el terreno de apoyo
- Introducir desviaciones sin recalcular estabilidad
- Subestimar las cargas dinámicas
- Usar bípodes sin estabilización adecuada
- Confiar en la “robustez” del sistema sin análisis previo
8. Buenas prácticas según enfoque ITRA
Desde una perspectiva alineada con ITRA, el uso de estos sistemas debería cumplir siempre:
- Análisis previo del escenario
- Selección del sistema adecuado (no forzar trípode o bípode)
- Montaje simétrico y controlado
- Supervisión continua durante la maniobra
- Formación específica y práctica real
Los sistemas portátiles no sustituyen al criterio técnico. Lo exigen.
9. Conclusión técnica
Los trípodes y bípodes son herramientas fundamentales en rescate técnico ITRA, pero también sistemas exigentes. Elegir el adecuado, configurarlo correctamente y comprender sus límites marca la diferencia entre un rescate controlado y un escenario inestable.
La clave no está en el equipo, sino en el criterio con el que se utiliza.
<
10. Marco técnico y buenas prácticas
Este contenido se basa en principios ampliamente aceptados en rescate técnico, alineados con la experiencia operativa y con enfoques formativos utilizados en entornos ITRA y de rescate técnico internacional.
Preguntas frecuentes sobre bípodes y trípodes en rescate ITRA
¿Cuándo es preferible usar un trípode en rescate técnico?
El trípode es preferible cuando el acceso es vertical o prácticamente vertical y se necesita un punto elevado centrado sobre la abertura. Su geometría ofrece una estabilidad intrínseca que lo hace especialmente adecuado para espacios confinados, pozos y accesos donde el sistema debe trabajar alineado con el eje vertical.
¿En qué situaciones se utiliza un bípode en rescate ITRA?
El bípode se utiliza cuando el acceso no es completamente vertical, el espacio disponible es limitado o se requiere direccionalidad del punto de carga. A diferencia del trípode, el bípode siempre necesita un sistema de estabilización adicional y un mayor control técnico durante la maniobra.
¿Cuáles son los errores más graves al usar bípodes y trípodes en rescate?
Los errores más graves incluyen no evaluar correctamente el terreno de apoyo, introducir desviaciones sin recalcular las cargas y utilizar bípodes sin una estabilización adecuada. Estos fallos pueden generar comportamientos imprevisibles del sistema y comprometer la seguridad del rescate.
¿Los bípodes y trípodes sustituyen a los anclajes estructurales?
No. Los bípodes y trípodes son soluciones portátiles diseñadas para crear puntos elevados cuando no existen anclajes estructurales fiables o correctamente posicionados. No sustituyen el análisis del entorno ni la necesidad de utilizar anclajes estructurales cuando estos están disponibles y son seguros.
¿Qué formación es necesaria para usar correctamente estos sistemas?
El uso seguro y eficaz de bípodes y trípodes requiere formación específica en rescate técnico, comprensión de principios mecánicos, análisis de cargas y práctica real en escenarios controlados. No basta con conocer el equipo; es imprescindible desarrollar criterio técnico y capacidad de evaluación del sistema completo.
